电磁流量计基本调试说明

电磁流量计基本调试说明

目录

一、操作界面说明

二、快速设置（QUICK SETUP）

三、过程参数设置（小信号切除与空管检测）

操作界面说明

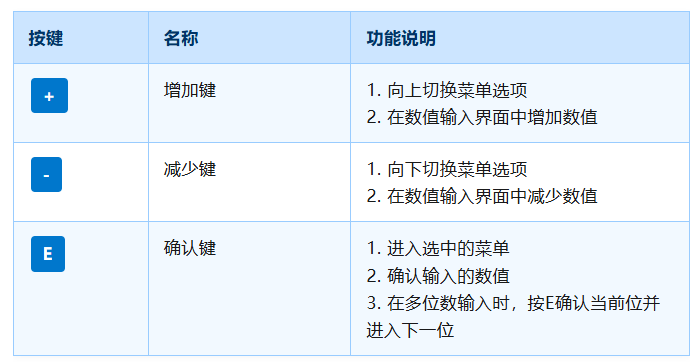

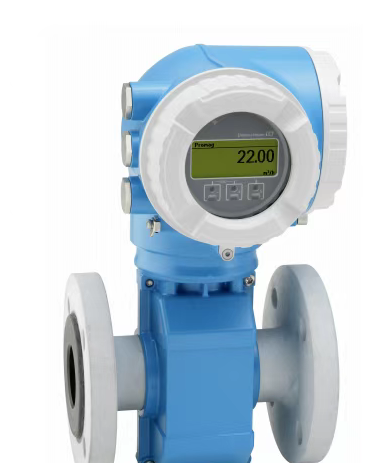

Promag 53 电磁流量计操作面板包含三个按键：

按键组合功能：
同时按下 + 和 - 键可作为返回键使用。如果在设定过程中误入错误菜单，可多次按此组合键返回测量主界面，然后重新进入正确菜单。

数值输入方法：
在数字输入界面中，当数字有阴影时，按一下+或-键，阴影消失并出现单个光标，此时可对当前数值进行修改。例如数字"1"按一下+键，变为数字"2"。

如需输入多位数（如"178"）：
1. 在第一位上输入"1"，按E确认并进入第二位
2. 输入"7"，按E确认并进入第三位
3. 输入"8"，按E 进行最终确认

二、快速设置（QUICK SETUP）

用于快速设置流量单位、4-20mA输出对应值等基本参数。

1.仪表上电后经过启动程序进入测量模式，按 E 键进入功能菜单。

2.按 + 或 - 键选择 QUICK SETUP，按 E 键进入快速设置功能。

3.按 + 或 - 键，提示输入密码，输入密码 53，按 E 键确认。

4.再次按 + 或 - 键选择 Yes，按 E 键确认。

5.按 E 键数次直到显示 UNIT VOLUME FLOW，按 + 或 - 键修改瞬时流量单位（如 m³/h、L/min 等）。

6.按 E 键数次直到显示 VALUE 4mA，按 + 或 - 键输入4mA对应的流量值（通常是0或量程下限）。

7.再按 E 键显示 VALUE 20mA，按 + 或 - 键输入20mA对应的流量值（量程上限）。

8.注意：设置的4mA和20mA对应值需与上位机（DCS/PLC）设置一致。同时按 + 和 - 键数次，返回测量主界面。

三、过程参数设置（小信号切除与空管检测）

用于设置小信号切除值和空管检测功能，提高测量稳定性。

1.按 E 键进入功能菜单。

2.按 + 或 - 键选择 BASIC FUNCTION，按 E 键进入。

3.按 + 或 - 键选择 PROCESSPARAMETER，按 E 键进入。

4.按 + 或 - 键选择 CONFIGURATION，按 E 键进入。

5.按 E 键数次直到显示：ON-VAL.LF-CUTOFF，按 + 或 - 键输入小信号切除值。

6.建议小信号切除值为量程的 1% ~ 5%。输入后按 E 键确认。

7.同时按 + 和 - 键，将菜单退回上一层。

8.按 + 或 - 键选择 EPD PARAMETER，按 E 键进入。

9.按 + 或 - 键选择 ON-STANDARD，按 E 键确认（启用标准空管检测功能）。

10.同时按 + 和 - 键数次，退出至测量主界面。

完成调试：
完成以上快速设置和过程参数设置后，Promag 53 电磁流量计的基本设定即告完成，可投入正常使用。
